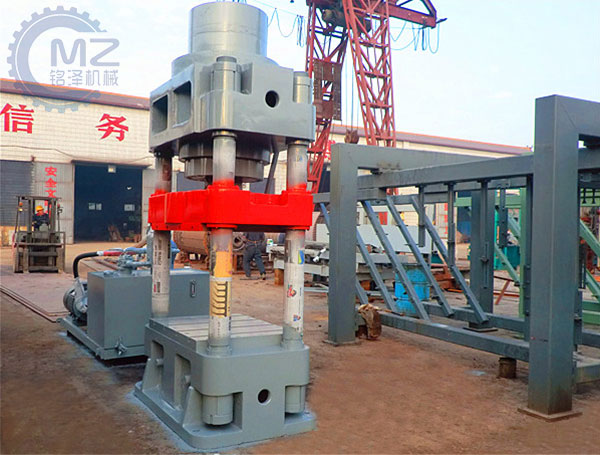

立式轴承压装机

设备简介

　　立式轴承压装机是一种用于压装轴承、轴套的液压机械设备，是一款小型多功能液压压装机设备。该设备广泛应用于轴孔类零部件过盈配合的压装和拆卸工作，适用于铁路机车、机器设备、电机制造等行业。

设备特点

　　立式轴承压装机前梁、活动横梁、后梁均采用焊接结构，外形美观。铸钢件构造，前梁、活动量和两个支柱组成一个封闭力系，刚性好，长期生产不会出现变形和损害的现象。操作简单方便，易懂易学。该设备完全根据客户的要求而设计，用户可以根据压装所需要的压力自行调整设备压力系统。采用独立液压系统，移动式操作盒，方便工人操作，减轻工人劳动强度，互换夹具方便快捷。

设备适用范围

　　立式轴承压装机适用于轴类零件、型材的较正和轴套类零件的压装。同时也能完成板材零件的弯曲、压印、套形、简单零件的拉伸等工艺动作，也可用于压制要求不很严格的粉末、塑料制品。适用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器、三资企业装配流水线等行业使用。

设备主要技术参数

设备结构概述

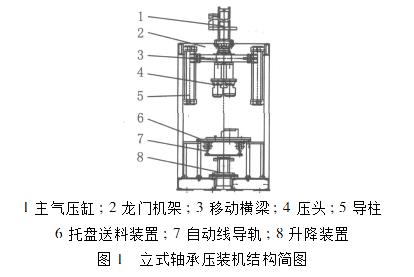

　　立式轴承压装机由压装置、托盘送料装置、定位装置、升降装置等几部分组成。

　　当变速箱中壳通过自动线导轨传输到该压装机的托盘送料装置后,升降装置向下运动,托盘下落通过定位装置定位在压装机的工作台上,压装装置联接在移动横梁上,要安装的变速箱中壳中间轴、二轴轴承外圈套在压头上,主气压缸带动横梁向下运动,经过快速定位行程和压装行程及快速返回行程3个过程,完成轴承外圈的压装.装配过程中工人需要手动将中间轴、二轴轴承外圈套在压装机的压头上.

　　通过分析压装机的整体布局,压装机工作平面上可用于安装机械手的面积粗略为164×420,这就要求在设计方案中时刻考虑空间的要求.除此之外,在压装机的左右壁面上均安装有其他零部件,这就要考虑这些零部件对加装机械手的影响.

　　立式轴承压装机是将料箱的轴承外圈送往高度为650mm的两个压头上,上料零件的质量约为0.2～0.3kg,因此整个工作过程的速度要求不高,同时承载的扭矩和力也不高.由于压装机压装零件体积质量都比较大,装卸很不方便,使得机械手的工作周期较长,安装过程有15s左右的时间,工件摆放位置与安装位置之间有大约90°夹角,垂直距离约为550mm。
